给机箱做了个论坛LOGO RGB灯

tellalie

继上一次做了字母CHH RGB灯板后
给机箱做了个CHH字母RGB灯
https://www.chiphell.com/thread-2682593-1-1.html

这次做logo

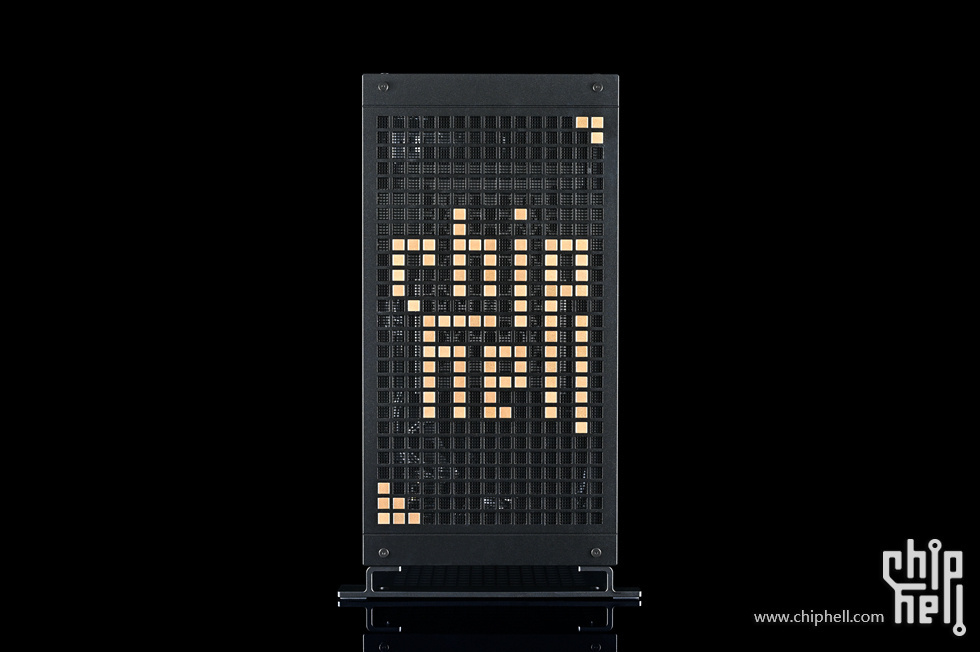

灵感来源于第六届机王争霸 yhgg的一张图片，机箱前面板用方形颗粒加网状拼出来的论坛logo。

那我来依样画葫芦，做个RGB logo灯板，选5050 RGB灯珠，带芯片的彩灯还是不懂得用，依旧老路走，三串5050 led灯珠加电阻限流，12v供电。
CAD画方格，按PCB尺寸10*10cm，6X6小格，摆放灯珠时候，纠结于要27路还是26路，78颗还是81颗。这就导致最后丝印字体错了，81D其实是78D。

画好线路图，模拟一下形状，和论坛logo差不多了。



再次购买5050灯珠，灯珠电流这次选取5mA，依旧积分球测电压后计算。
电阻，材料都到齐，今天就装起来。
