HP Gen8老骥伏枥之PCIE拆分卡进化终极形态——All in boom卡(万兆阵列一卡通)[已上架]

wxcup

lsstudy 发表于 2025-1-23 09:26
制作多点成品吧，排队买。如果高度能控制在半高范围内，则mini机箱都能用，散热可尝试用热管导热再风扇，减 ...

正式版成品已上架，套装的性价比更高；
在某鱼搜AIB即可

wxcup

Aesir 发表于 2025-1-27 15:58
成品在哪里能买到？

正式版成品已上架，也有套装可选；
在某鱼上搜索AIB即可

DASINIX

已入老哥的板子，挺不错的
使用的Qlogic的41232 ocp2.0 25G略极限装上
小箱子又进一步压榨了扩展性

wxcup

DASINIX 发表于 2025-3-1 15:51
已入老哥的板子，挺不错的
使用的Qlogic的41232 ocp2.0 25G略极限装上
小箱子又进一步压榨了扩展性

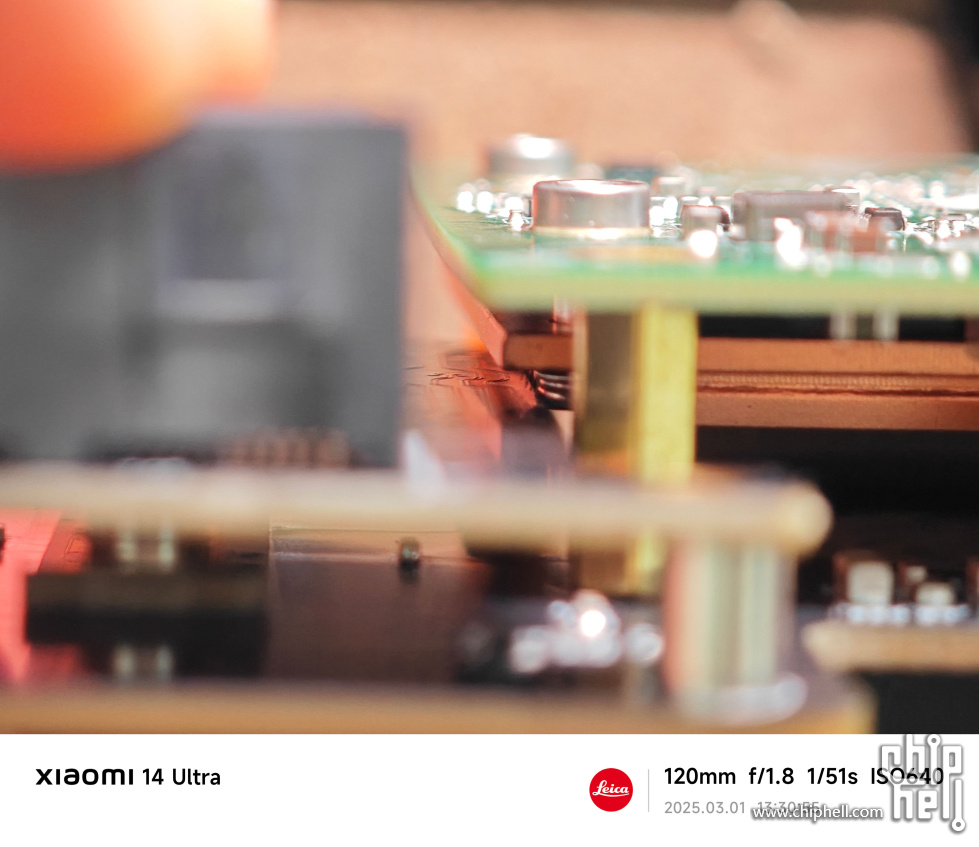

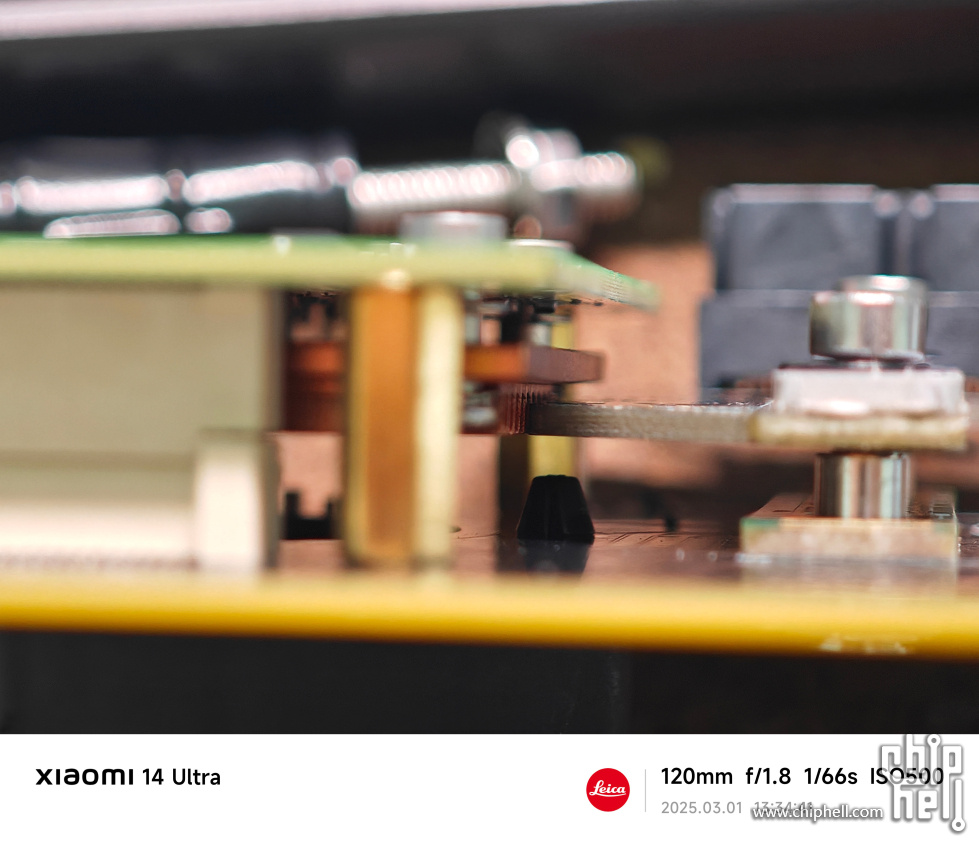

这张Qlogic的卡还真是不常见，纯铜散热器一侧被铣掉一部分，正好可以避开sas接口板；
AIB卡为了满足类似于GEN8之类小体积机箱的限制，不得已采用这种网卡和阵列卡部分重叠的设计；
期待更进一步的分享

wxcup

honnbin 发表于 2025-1-23 17:19
正好手里还有gen8，坐等成品

正式版成品已上架，套装的性价比更高；
在某鱼搜AIB即可

canonguy

DASINIX 发表于 2025-3-1 15:51
已入老哥的板子，挺不错的
使用的Qlogic的41232 ocp2.0 25G略极限装上
小箱子又进一步压榨了扩展性

25G网卡？Gen8 那孱弱的PCI2.0x16插槽，满速跑吗？也没法插Nvme SSD了吧？

wxcup

canonguy 发表于 2025-3-2 11:42
25G网卡？Gen8 那孱弱的PCI2.0x16插槽，满速跑吗？也没法插Nvme SSD了吧？

关于PCIE 3.0的问题统一回复如下：

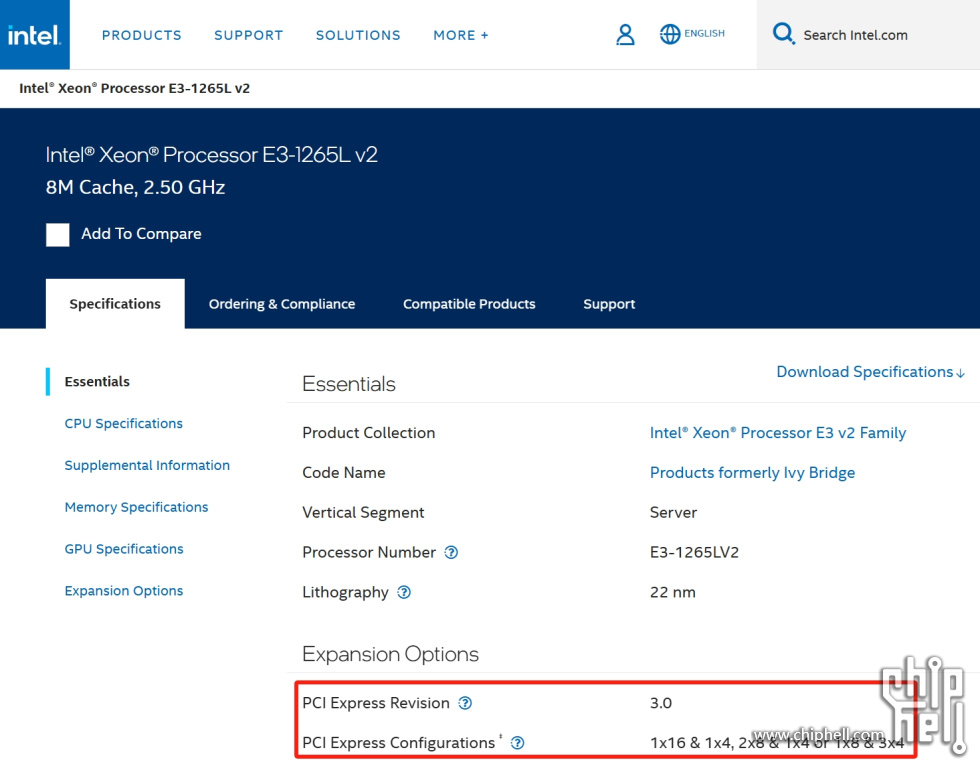

gen8的话要看配置，如果是E3 v2和I5-34xx系列cpu的话都是pcie3.0 x16的，其他i3、G系列等型号cpu大部分都是PCIE2.0，所以pcie插槽带宽取决于CPU型号；
当然如果想充分利用x16的带宽，建议优先选用E3 v2或I5系列的cpu


仍在使用Gen8的用户建议升级到E3系列cpu，可以确认是PCIE 3.0版；


MCX4421的25G网卡测速，大概能跑到20G出头吧

wxcup

翰墨留香 发表于 2025-1-22 20:25
门槛太高了

成品卡已经来了，套装更是没有门槛；
某鱼平台搜AIB即可

canonguy

wxcup 发表于 2025-3-2 13:19
关于PCIE 3.0的问题统一回复如下：
gen8的话要看配置，如果是E3 v2和I5-34xx系列cpu的话都是pcie3.0 x16 ...

楼主莫怪啊。。。随口问问，早知有这个卡出，不买Gen10 plusV2了，gen'8可以再战10年。。。

wxcup

redog 发表于 2025-1-23 08:46
这个散热足够吗？用久了会不会太热，就是网卡和阵列卡都高负荷时。

正式版已上架，网卡背面4cm风扇，阵列卡正面5cm风扇；
散热稳定应该完全不用担心了

redog

AIB PCIE，我搜索到了一堆AIB变形金刚

wxcup

redog 发表于 2025-3-4 08:41
AIB PCIE，我搜索到了一堆AIB变形金刚

不好意思，昨晚出了好几单之后被系统自动显示卖掉了
已经重新上架了，感谢关注！

wxcup

canonguy 发表于 2025-3-3 08:39
楼主莫怪啊。。。随口问问，早知有这个卡出，不买Gen10 plusV2了，gen'8可以再战10年。。。 ...

手贱查了一下GEN10 Plus v2的价格，就是那个让我死心的数字

yubeii

强迫症看了原地暴毙

还好下面的图插紧了。。。

wxcup

yubeii 发表于 2025-3-4 12:40
强迫症看了原地暴毙

还好下面的图插紧了。。。

哈哈，让强迫症朋友受惊了
主要是gen8那个电源24pin插座太紧了，插到底就很难拔下来，只能等测试完毕之后再插紧了

canonguy

wxcup 发表于 2025-3-4 12:34
手贱查了一下GEN10 Plus v2的价格，就是那个让我死心的数字

不会啊，海淘回来丐版也就是3000块多点一台。Gen11就死心了，也多了条PCIe槽。。。

yubeii

wxcup 发表于 2025-3-4 14:46
哈哈，让强迫症朋友受惊了
主要是gen8那个电源24pin插座太紧了，插到底就很难拔下来，只能等测试完毕之后 ...

这24pin真是要淘汰了，

不知道12vOnly啥时候能普及

ppcoco

请教楼主有考虑做2.5G 或者5G网卡加阵列卡的组合方式吗？谢谢

wxcup

ppcoco 发表于 2025-3-4 16:22
请教楼主有考虑做2.5G 或者5G网卡加阵列卡的组合方式吗？谢谢

如果有2.5G和5G网卡的需求的话有两种方式可以实现，第一种就是选用支持2.5G和5G速率的电口万兆网卡即可；
这里推荐X550-T OCP网卡，实测可以支持包括2.5G和5G在内的5种速率，最高支持10G速率，而且兼容性更佳，价格要比光口OCP网卡贵上不少，二手大概230元左右；


上图为华硕X550网卡搭配DELL H740p阵列卡，实测可以满足2.5G和5G速率的需求；

第二种方式就是在光口网卡基础上，加装多速率光转电模块即可；

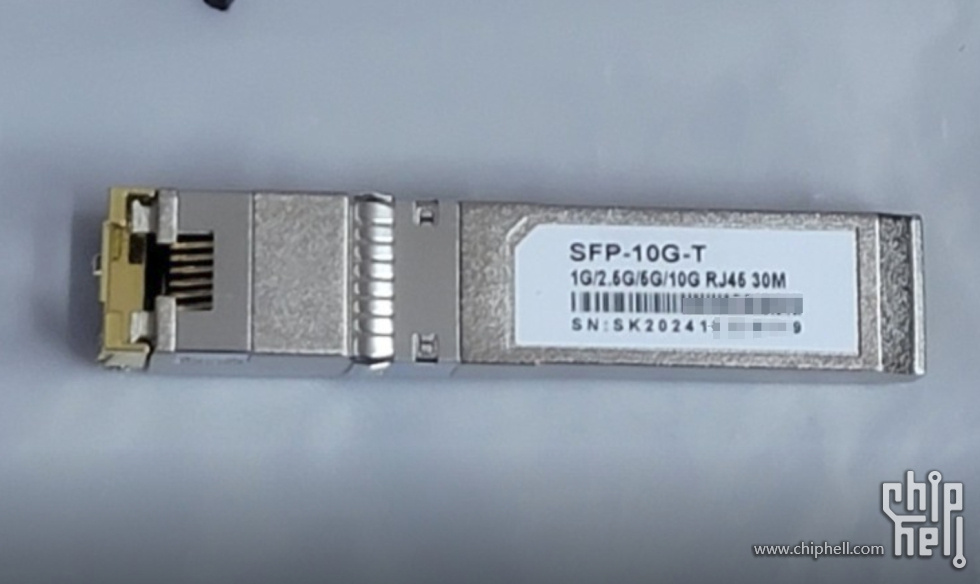

上图为万兆自适应电口模块SFP，芯片采用REALTEK 8261B，在mcx4421网卡下实测可以实现2.5G速率（但是网卡属性里仍然显示10G速率）
模块大概100元左右，缺点是兼容性一般，需要针对不同网卡进行测试；

wxcup

yubeii 发表于 2025-3-4 15:39
这24pin真是要淘汰了，

不知道12vOnly啥时候能普及

应该快了，去年买了个服务器电源，早就是12V Only的环境了

wxcup

canonguy 发表于 2025-3-4 14:59
不会啊，海淘回来丐版也就是3000块多点一台。Gen11就死心了，也多了条PCIe槽。。。 ...

gen11价格就更离谱了，那价格我不如直接去买台机架式服务器了…………

wxcup

关于华硕/曙光拆机X550-t2 OCP网卡的补充说明：
因AIB卡为了适配小尺寸机箱的限制，阵列卡和OCP网卡有部分重合，导致某些型号的OCP网卡会有部分原件与阵列卡配件“打架”


黑色PCB版X550网卡，跟AIB卡的黑色更搭配，不过注意银色散热片右侧边缘位置略微超出两个螺丝的连线；


安装的时候发现散热片跟阵列卡SAS接口板边缘位置冲突；


没办法只能祭出锉子大法，把散热片最外侧磨掉大概1.5mm；


再次安装，完美适配

重要提醒：锉散热片时最好将其取下再进行操作，以免金属碎末落到pcb上导致短路，操作完成后注意及时清理散热器及PCB表面

wxcup

目前实测过的网卡：
Mellanox：MCX4421、MCX542B
Intel：X520-DA2 ocp、X550-T2 ocp（华硕或TYAN）、X710 ocp（Intel或DELL）
也欢迎购买了AIB卡的朋友反馈其他型号网卡，谢谢

messia

这不就是理想型么~

wxcup

messia 发表于 2025-3-7 10:42
这不就是理想型么~

确实是自组AIO型NAS的理想伴侣

wxcup

biyiou 发表于 2025-2-25 11:04
组织一个团购，嘻嘻

已经可以组团了，双人拼单可以享折扣价

sym

刚刚装好，相当极限

andy-wsj

sym 发表于 2025-3-11 20:28
刚刚装好，相当极限

哇，牛BI！！！
这线理得很整洁，我觉得我的GEN8也要好好整一下

wxcup

sym 发表于 2025-3-11 20:28
刚刚装好，相当极限

这个理线真是赞，不过确实有点极限，Gen8就像黄忠披金甲一般
目测侧装的是两块东芝的SAS SSD吧，貌似发热比较大，可能需要关注一下日常使用的温度如何

wxcup

sym 发表于 2025-3-11 20:28
刚刚装好，相当极限

看着好像阵列卡没有接满8块硬盘吧？不知道raid是怎么规划的
