HP Gen8老骥伏枥之PCIE拆分卡进化终极形态——All in boom卡(万兆阵列一卡通)[已上架]

lou8888

wxcup 发表于 2025-4-11 12:54
我这个方案比较凑合一点，就是找了个透明的塑料片，目视打了孔固定的，利用了电源侧面的两个比较浅的螺丝 ...

niubi啊

wxcup

lou8888 发表于 2025-4-11 13:14
niubi啊

反正4块SATA SSD重量也不大，怎么弄都可以固定得上；
当然效果最好的还是3d打印的那款，带镂空更利于硬盘散热；

andy-wsj

最近自己组装了一台NAS，加上之前捡漏搞到的一片H740P，装上去性能杠杠的！！

自己改了全高挡板，跟半高孔位完全对齐，就是那种浪潮服务器拆机全高挡板
机箱没啥限制，我就换了一个7CM建准风扇，比原装静音。

H740P缓存速率很快，不过我的硬盘就差很多，缓存满了就回到原来的速率，要是换几个高性能硬盘，这要飞起来了



window系统文件拷贝，峰值挺高，日常使用完全是飞一样的感觉。

wxcup

andy-wsj 发表于 2025-4-27 02:26
最近自己组装了一台NAS，加上之前捡漏搞到的一片H740P，装上去性能杠杠的！！

自己改了全高挡板，跟半高孔 ...

全高挡板看着很不错啊，很多全高机箱也可以用了，赞一个；
这个H740p阵列卡性能相当可以啊，看数据好像PCIE 8x的带宽几乎跑满了

andy-wsj

wxcup 发表于 2025-4-27 11:43
全高挡板看着很不错啊，很多全高机箱也可以用了，赞一个；
这个H740p阵列卡性能相当可以啊，看数据好像PC ...

阵列卡是猛，奈何我硬盘不行啊，NAS的成本大头是硬盘啊！！！

wxcup

andy-wsj 发表于 2025-4-28 21:26
阵列卡是猛，奈何我硬盘不行啊，NAS的成本大头是硬盘啊！！！

20TB左右的机械硬盘还是贵，不过现在16TB的矿盘貌似便宜不少了；
然后就是服务器的SAS和SATA SSD据说大船货也快到岸了

andy-wsj

来看看AIB卡的H730P（2G缓存）功耗管理：
开启了H730P的硬盘休眠功能，30分钟HDD无活动自动休眠，系统里面还要配置电源管理部分：




正常运行的时候是125W


硬盘休眠之后13W，额这个...是真的吗，我开始都不能相信...


从休眠进入正常工作状态，延迟10秒，但是作为长期待机使用，能有13W功耗，还要啥自行车！

CPU：6700K
主板：Z170-WS，默认支持自动拆分，简直为AIB的量身定做



这是坛友退役主板，加了一个NAS机箱：



硬盘配置是5片10T的HDD，系统和软件盘是1T的SSD




系统也没什么特别要求，就装一个WinServer2022




功能主要是看片：

singlermy

我有点担心发热

我没玩分拆，gen8的cpu是1265v2，独显1650，cpu还装了惠普gen8的原厂热管散热器，cpu温度现在能到60度，现在是北京5月4日

wxcup

andy-wsj 发表于 2025-5-3 23:28
来看看坛友的H730P（2G缓存）功耗管理：
CPU：6700K

这个硬盘休眠的节电效果真的不错啊，期待更详细的分享

wxcup

singlermy 发表于 2025-5-4 00:20
我有点担心发热

我没玩分拆，gen8的cpu是1265v2，独显1650，cpu还装了惠普gen8的原厂热管散热器，cpu温度 ...

发热应该问题不大，因为网卡+阵列卡的功耗大概30w不到，要远低于1650独显70W的功耗，所以完全不需要担心

singlermy

wxcup 发表于 2025-5-4 15:38
发热应该问题不大，因为网卡+阵列卡的功耗大概30w不到，要远低于1650独显70W的功耗，所以完全不需要担心 ...

因为我是还想要独显的，外接两个4k显示器

目前来看，独显只能外置，否则空间与发热都成问题

先给gen8换上更高功率的电源，然后用拆分卡引出四根8643线，每根4x

两根8643接外置的显卡（也许一根4x就能满足我需要提供给显卡的带宽）

一根8643接外置的万兆网卡

一根8643接外置的硬盘，至于是单独接一个u2固态，还是接四个sata机械，可以之后再定

wxcup

singlermy 发表于 2025-5-4 21:23
因为我是还想要独显的，外接两个4k显示器

目前来看，独显只能外置，否则空间与发热都成问题

带PLX拆分芯片的拆分卡已经在开发中了，届时可以支持OCP网卡的同时带两个x8的8654接口，可以连接阵列卡和显卡（内置外置均可），背面还有两个M.2插槽，绝对六边形战士

wxcup

singlermy 发表于 2025-5-4 21:23
因为我是还想要独显的，外接两个4k显示器

目前来看，独显只能外置，否则空间与发热都成问题

基于PLX8478芯片的拆分卡第一版已经正在测试中了，目前测试结果都比较理想，应该距离小批量生产不远了……

新版PLX拆分卡布局如下：入口为PCIE 16X，带1个OCP接口，双8654接口和双M.2接口

如上图MCX4421万兆网卡已安装，跟拆分卡合二为一，可以为玩家省下一条宝贵的PCIE插槽空间；
风扇位置下方即为PLX8748芯片，支持48通道12端口配置，当前配置为OCP网卡占用8x带宽，双8654接口各占用8x带宽（可拆分为4x4x），用于外接显卡或者阵列卡；


背面有两个M.2插座，带宽均为4x，所有下联32x端口全部分配如上，基本上可以同时满足NAS、高速缓存、外接显卡及阵列卡等需求；

singlermy

wxcup 发表于 2025-5-15 10:47
基于PLX8478芯片的拆分卡第一版已经正在测试中了，目前测试结果都比较理想，应该距离小批量生产不远了… ...

只要用了这个，就不需要再给CPU做短接了吧？

wxcup

singlermy 发表于 2025-5-15 10:53
只要用了这个，就不需要再给CPU做短接了吧？

不需要短接了，这个是基于PLX硬件拆分芯片的拆分卡，所以很多CPU和芯片组不支持拆分功能的机器也是可以用的。

singlermy

wxcup 发表于 2025-5-15 10:55
不需要短接了，这个是基于PLX硬件拆分芯片的拆分卡，所以很多CPU和芯片组不支持拆分功能的机器也是可以用 ...

太好了！这个开卖之后，大概多少钱？

另外，在使用类似1265v2这样的CPU之后，gen8的pcie会从2.0变成3.0————这个我知道

不过我还有个地方没看明白：

网卡占去一个x8带宽，双8654接口一共占去x16带宽，两个m2插座一共占去x8带宽————这些一共x32带宽

但gen8的pcie3.0只有x16的带宽（大约15.754GB/s），所以另外的x16带宽就是PLX8478提供的吗？就是用这个拆分卡接出来的东西，有一半数据交互的工作都由PLX8478去做了？

andy-wsj

singlermy 发表于 2025-5-15 11:11
太好了！这个开卖之后，大概多少钱？

另外，在使用类似1265v2这样的CPU之后，gen8的pcie会从2.0变成3.0 ...

简单的考虑就是PLX8748类似网络的交换机，实际再系统里面显示的也是switch设备，各个端口就类似网线出口
只是带宽上，共用X16的带宽，但是实际使用全部设备都在满负荷运行的情况实际并不多，所以看上去都能获得不错的性能

wxcup

singlermy 发表于 2025-5-15 11:11
太好了！这个开卖之后，大概多少钱？

另外，在使用类似1265v2这样的CPU之后，gen8的pcie会从2.0变成3.0 ...

目前看批量小的话，成本很难降得下来，目前估算最终售价可能在700元左右；
PLX8478就是一块PCIE协议的交换芯片，上联x16带宽类似于交换机的上联口，交换效率肯定是有保证的，只不过很多数据要走cpu转发，瓶颈可能会在cpu上；

老湿真辛苦

牌子真棒，ALL IN BOOM

wxcup

老湿真辛苦 发表于 2025-5-15 18:37
牌子真棒，ALL IN BOOM

本来是玩梗，没想到最后玩成真的了

singlermy

wxcup 发表于 2025-5-15 17:50
目前看批量小的话，成本很难降得下来，目前估算最终售价可能在700元左右；
PLX8478就是一块PCIE协议的交 ...

700元不贵，已PM

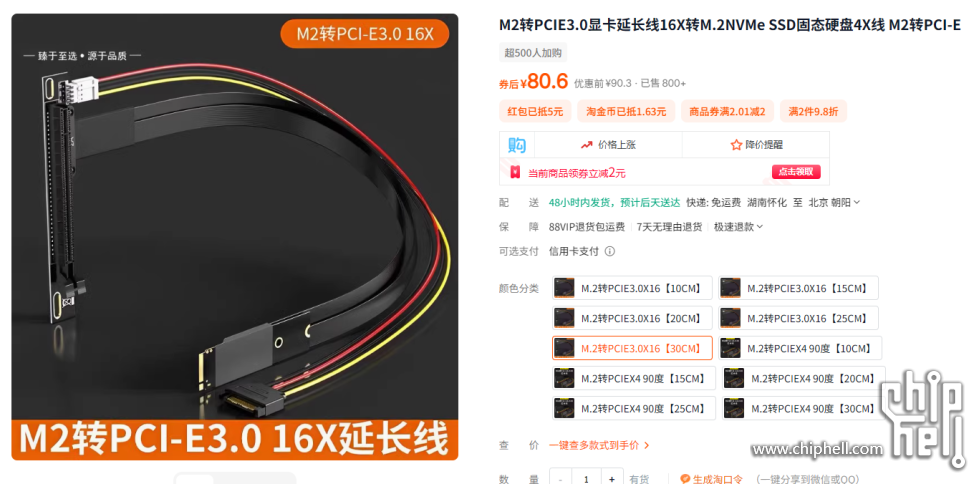

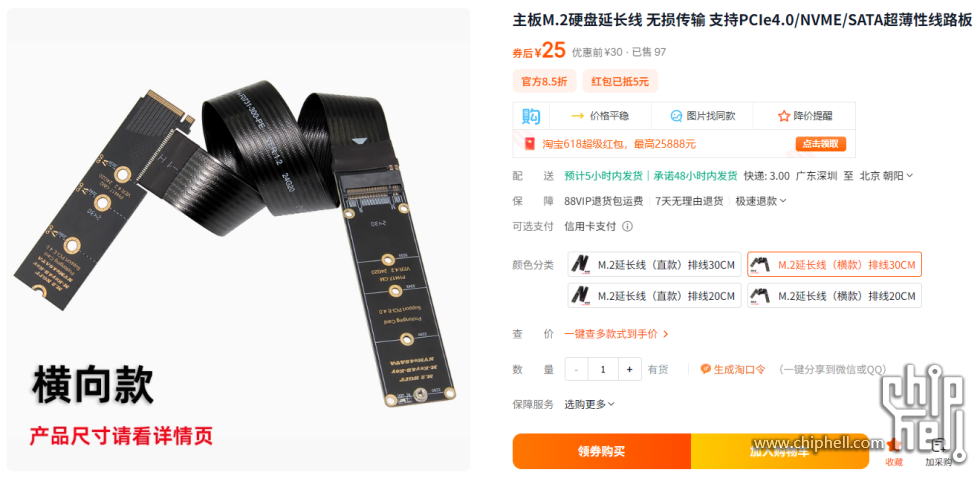

另外，背面的两个m2可以支持这种m2延长线，以及转PCIE的延长线吗？我最后可能会引到机箱外面去连u2硬盘

我认为u2更便宜大碗，而且单槽x4的带宽用u2更合适，引到机箱外面也更方便日后的检修与升级

wxcup

singlermy 发表于 2025-5-16 03:38
700元不贵，已PM

感谢关注！

M.2插座连转接线接U2的SSD应该是没什么问题的，之前使用安费诺的原装转接线测试OK的；
但是这些M.2延长线长度和屏蔽质量不敢保障，目前不确定能不能使用，可能到时候需要多测试几条线才行，理论上来说应该是可以用的。
